    Fil Débranché dans le carter droit

    Partagez
    avatar
    sylvie500cx
    Grand reporter
    Grand reporter

    Nombre de messages : 604
    Date d'inscription : 26/02/2010
    Age : 60
    Localisation : Aix en Provence
    Humeur : ride to live and live to ride

    Fil Débranché dans le carter droit

    Message  sylvie500cx le Mar 26 Fév 2013 - 17:04

    help
    comme aujourd hui le soleil chauffe un peu ma terrrasse et qu après la nuit je suis en repos ,
    j ai voulu commencer à mettre en place le cablage pour le " Franck Régulateur ";

    j ai réussi , après avoir tout démonté , à passer un câble(jaune!!!) supplémentaire dans le carter :
    mais j ai eu quelques surprises inattendues :

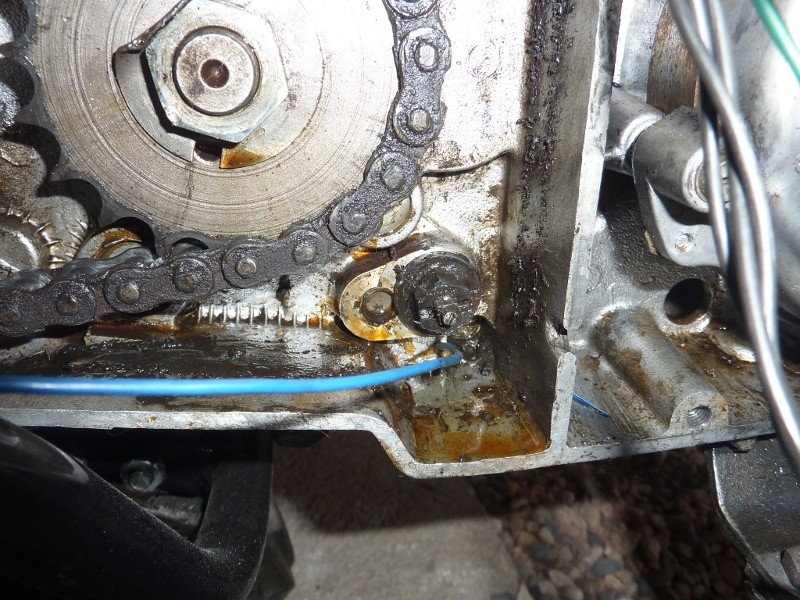

    --il y a un fil bleu sur le plus gros faisceau qui passe dans le carter qui est fixé sous le pignon de sortie de boite , ce fil s est enlevé avant que je ne puisse mémoriser comment il était fixé colère

    et je la suis rendue compte qu il est sectionné 2 cm après la sortie du toron .un raccord a été fait avec du chaterton arg

    je n ai pas encore bien vu à quoi il sert exactement oups

    je vous mets la photo

    [img][/img]

    est ce qu un ETZiste peut me dire comment je dois refixer ce cable bleu et s il peut rester avec ce rafistolage car je ne vois pas comment faire sinon changer tout le faisceau

    merci ange
    avatar
    Jef
    Redac'chef
    Redac'chef

    Nombre de messages : 2470
    Date d'inscription : 28/04/2011
    Age : 60
    Localisation : Morvan
    Humeur : J'essaye d'etre cool

    Re: Fil Débranché dans le carter droit

    Message  Jef le Mar 26 Fév 2013 - 17:31

    C'est le cable du témoin de point mort, si il est coupé il faut le raccorder en faisant une épissure et mettre un petit morceau de gaine thermo rétractable pour isoler, ensuite son extrémité doit etre fixée sur le contacteur de stop , c'est le truc noir en plastique sous le pignon avec une petite vis au bout, tu la desserre légèrement et tu enfile l'extrémité dénudée du cable bleu dans le trou puis tu ressere la vis (comme un domino)
    avatar
    zitoun
    Redac'chef
    Redac'chef

    Nombre de messages : 3170
    Date d'inscription : 05/03/2009
    Age : 54
    Localisation : Le 17
    Humeur : En 2 temps

    Re: Fil Débranché dans le carter droit

    Message  zitoun le Mar 26 Fév 2013 - 19:38

    Jef a écrit:C'est le cable du témoin de point mort, si il est coupé il faut le raccorder en faisant une épissure et mettre un petit morceau de gaine thermo rétractable pour isoler, ensuite son extrémité doit etre fixée sur le contacteur de stop , c'est le truc noir en plastique sous le pignon avec une petite vis au bout, tu la desserre légèrement et tu enfile l'extrémité dénudée du cable bleu dans le trou puis tu ressere la vis (comme un domino)


    Pas mieux, Jef a tout dit bravo
    :olive:
    avatar
    franck
    Admin

    Nombre de messages : 5119
    Date d'inscription : 05/03/2009
    Age : 51
    Localisation : 92
    Humeur : Bonne

    Re: Fil Débranché dans le carter droit

    Message  franck le Mar 26 Fév 2013 - 19:59

    Et si tu as un doute : allume ta moto et fait toucher ton fil bleu à la masse.
    Tu devrais voir le témoin de point mort s'allumer.


    _________________
    avatar
    zitoun
    Redac'chef
    Redac'chef

    Nombre de messages : 3170
    Date d'inscription : 05/03/2009
    Age : 54
    Localisation : Le 17
    Humeur : En 2 temps

    Re: Fil Débranché dans le carter droit

    Message  zitoun le Mar 26 Fév 2013 - 20:01

    franck a écrit:Et si tu as un doute : allume ta moto et fait toucher ton fil bleu à la masse.
    Tu devrais voir le témoin de point mort s'allumer.

    Et inverssement : s'il ne touche pas la masse ton voyant ne s'allume pas lol
    :olive:
    avatar
    franck
    Admin

    Nombre de messages : 5119
    Date d'inscription : 05/03/2009
    Age : 51
    Localisation : 92
    Humeur : Bonne

    Re: Fil Débranché dans le carter droit

    Message  franck le Mar 26 Fév 2013 - 20:07

    zitoun a écrit:
    franck a écrit:Et si tu as un doute : allume ta moto et fait toucher ton fil bleu à la masse.
    Tu devrais voir le témoin de point mort s'allumer.

    Et inverssement : s'il ne touche pas la masse ton voyant ne s'allume pas lol
    :olive:

    Tu progresses zen


    _________________
    avatar
    zitoun
    Redac'chef
    Redac'chef

    Nombre de messages : 3170
    Date d'inscription : 05/03/2009
    Age : 54
    Localisation : Le 17
    Humeur : En 2 temps

    Re: Fil Débranché dans le carter droit

    Message  zitoun le Mar 26 Fév 2013 - 20:08

    franck a écrit:
    zitoun a écrit:
    franck a écrit:Et si tu as un doute : allume ta moto et fait toucher ton fil bleu à la masse.
    Tu devrais voir le témoin de point mort s'allumer.

    Et inverssement : s'il ne touche pas la masse ton voyant ne s'allume pas lol
    :olive:

    Tu progresses zen


    Disons que j'essaie de me maintenir lol
    :olive:
    avatar
    didier17
    Redac'chef
    Redac'chef

    Nombre de messages : 2424
    Date d'inscription : 16/12/2012
    Age : 60
    Localisation : Foncouverte
    Humeur : suivant la météo

    Re: Fil Débranché dans le carter droit

    Message  didier17 le Mar 26 Fév 2013 - 20:09

    bjr

    [img][/img]

    photo des fils en place

    attachés avec des tie-raps (petits colliers colson) ce qui évite les fils baladeurs lol
    plus un peu d'isolant pour la traversée du carter (gaine orange)

    ne pas tenir compte du fil de fer vert il est juste là pour que la chaine ne tombe pas dans le carter

    avatar
    franck
    Admin

    Nombre de messages : 5119
    Date d'inscription : 05/03/2009
    Age : 51
    Localisation : 92
    Humeur : Bonne

    Re: Fil Débranché dans le carter droit

    Message  franck le Mar 26 Fév 2013 - 20:10

    zitoun a écrit:
    franck a écrit:
    zitoun a écrit:
    franck a écrit:Et si tu as un doute : allume ta moto et fait toucher ton fil bleu à la masse.
    Tu devrais voir le témoin de point mort s'allumer.

    Et inverssement : s'il ne touche pas la masse ton voyant ne s'allume pas lol
    :olive:

    Tu progresses zen


    Disons que j'essaie de me maintenir lol
    :olive:

    On se maintient facilement à 0, progresser, c'est nettement plus dur boulet puni
    avatar
    zitoun
    Redac'chef
    Redac'chef

    Nombre de messages : 3170
    Date d'inscription : 05/03/2009
    Age : 54
    Localisation : Le 17
    Humeur : En 2 temps

    Re: Fil Débranché dans le carter droit

    Message  zitoun le Mar 26 Fév 2013 - 20:13

    franck a écrit:
    zitoun a écrit:
    franck a écrit:
    zitoun a écrit:
    franck a écrit:Et si tu as un doute : allume ta moto et fait toucher ton fil bleu à la masse.
    Tu devrais voir le témoin de point mort s'allumer.

    Et inverssement : s'il ne touche pas la masse ton voyant ne s'allume pas lol
    :olive:

    Tu progresses zen


    Disons que j'essaie de me maintenir lol
    :olive:

    On se maintient facilement à 0, progresser, c'est nettement plus dur boulet puni


    pleur pleur 2
    :olive:
    avatar
    franck
    Admin

    Nombre de messages : 5119
    Date d'inscription : 05/03/2009
    Age : 51
    Localisation : 92
    Humeur : Bonne

    Re: Fil Débranché dans le carter droit

    Message  franck le Mar 26 Fév 2013 - 20:20

    frappe frappe fou 2 fou 2 rire5 rire5


    amour7 amour7
    avatar
    sylvie500cx
    Grand reporter
    Grand reporter

    Nombre de messages : 604
    Date d'inscription : 26/02/2010
    Age : 60
    Localisation : Aix en Provence
    Humeur : ride to live and live to ride

    Re: Fil Débranché dans le carter droit

    Message  sylvie500cx le Mar 26 Fév 2013 - 21:06

    Merci tout le monde pour les explications et la photo
    merci2 coole merci2 good merci2
    avatar
    franck
    Admin

    Nombre de messages : 5119
    Date d'inscription : 05/03/2009
    Age : 51
    Localisation : 92
    Humeur : Bonne

    Re: Fil Débranché dans le carter droit

    Message  franck le Mar 26 Fév 2013 - 21:13

    De rien, et tiens moi au courant pour le montage de ton régulateur.
    N'oublie pas d'isoler le fil reliant le charbon à ton fil jaune.


    _________________
    avatar
    sylvie500cx
    Grand reporter
    Grand reporter

    Nombre de messages : 604
    Date d'inscription : 26/02/2010
    Age : 60
    Localisation : Aix en Provence
    Humeur : ride to live and live to ride

    Re: Fil Débranché dans le carter droit

    Message  sylvie500cx le Mer 27 Fév 2013 - 18:44

    coucou
    je vous mets une première photo pour être sure d avoir bien remis le fil du contacteur de point mort
    et la seconde photo pour être sure , justement pour ce fil jaune , avant de le mettre sous thermorétractable .....
    Franck le fil marron de masse il faut l enlever ou pas de la cosse ???? quoi
    Merci d avance merci2 verdict demain j espère que ça va démarrer




    avatar
    didier17
    Redac'chef
    Redac'chef

    Nombre de messages : 2424
    Date d'inscription : 16/12/2012
    Age : 60
    Localisation : Foncouverte
    Humeur : suivant la météo

    Re: Fil Débranché dans le carter droit

    Message  didier17 le Mer 27 Fév 2013 - 18:53

    [img][/img]

    tu débranches le fils du charbon qui va sur la masse puis tu le branche sur le fils jaune (le mien est blanc)et tu isoles le tout
    j'ai mis un petit support reprissur la vis d'origine du support charbon
    vois dans les régulateurs il y a toutes les photos qu'il faut zen
    ton montage est correct bravo
    avatar
    Jef
    Redac'chef
    Redac'chef

    Nombre de messages : 2470
    Date d'inscription : 28/04/2011
    Age : 60
    Localisation : Morvan
    Humeur : J'essaye d'etre cool

    Re: Fil Débranché dans le carter droit

    Message  Jef le Mer 27 Fév 2013 - 18:56

    le fil bleu est au bon endroit mais on dirait que tu l'as enroulé autour de la vis, si c'est le cas ça ne va pas tenir longtemps, il faut le glisser dans le trou du petit domino et serrer la vis comme ça il tien bien.
    avatar
    franck
    Admin

    Nombre de messages : 5119
    Date d'inscription : 05/03/2009
    Age : 51
    Localisation : 92
    Humeur : Bonne

    Re: Fil Débranché dans le carter droit

    Message  franck le Mer 27 Fév 2013 - 19:54

    sylvie500cx a écrit:[color=indigo]coucou
    je vous mets une première photo pour être sure d avoir bien remis le fil du contacteur de point mort
    et la seconde photo pour être sure , justement pour ce fil jaune , avant de le mettre sous thermorétractable .....
    Franck le fil marron de masse il faut l enlever ou pas de la cosse ???? quoi

    De manière générale, il faut toujours laisser de la souplesse à vos fils de câblage (cela tiens mieux les vibrations).

    Pour le fil marron, je recommande de le laisser relier à la cosse, cela assure la liaison électrique (dès fois que les vis se desséreraient).


    _________________
    avatar
    sylvie500cx
    Grand reporter
    Grand reporter

    Nombre de messages : 604
    Date d'inscription : 26/02/2010
    Age : 60
    Localisation : Aix en Provence
    Humeur : ride to live and live to ride

    Re: Fil Débranché dans le carter droit

    Message  sylvie500cx le Mer 27 Fév 2013 - 21:00

    ok

    ok Franck je laisse donc le fil marron comme il est

    merci Jef je vais rectifier j ai effectivement enroulé comme tu dis .....

    merci Didier je pense que je n avais pas compris qu il fallait faire un support etc , je pensais que la gaine thermoretractable suffirait , je vais revoir ça aussi .

    c est la première fois que je fais ce genre de manip , j espère que je n ai pas fait une erreur de vouloir le faire seule .....


    Merci de votre aide merci2 merci2
    avatar
    franck
    Admin

    Nombre de messages : 5119
    Date d'inscription : 05/03/2009
    Age : 51
    Localisation : 92
    Humeur : Bonne

    Re: Fil Débranché dans le carter droit

    Message  franck le Mer 27 Fév 2013 - 21:14

    Mets deux couches de thermo-rétractable et tiens ton fil avec un serre-câble sur le câble marron par exemple (il faut absolument l'éloigner des parties tournantes).

    Ce qu'à fait Didier c'est parfait, mais tout le monde n'a pas tous ces articles.



    _________________
    avatar
    sylvie500cx
    Grand reporter
    Grand reporter

    Nombre de messages : 604
    Date d'inscription : 26/02/2010
    Age : 60
    Localisation : Aix en Provence
    Humeur : ride to live and live to ride

    Re: Fil Débranché dans le carter droit

    Message  sylvie500cx le Jeu 28 Fév 2013 - 18:16

    C est bon , ça tourne et ça charge , lol lol lol lol
    après trois semaines sans tourner , elle a démarré au premier coup de kick ,
    je l adore ! ! ! ! ! coole
    je me suis rendue compte que la protection de chaine ,( le gros truc rond en plastique ), part en biberine ,
    il est tout fendu et va se décrocher , ce qui fait que je n ai pas osé rouler ; oups
    mais avec le testeur avant démarrage la batterie était à 12,84V et après à 13.40V voir plus avec les coups d accélérateur donc c est bon ?!?!,! quoi quoi quoi
    avatar
    thegaby
    Redac'chef
    Redac'chef

    Nombre de messages : 1503
    Date d'inscription : 01/12/2012
    Age : 42
    Localisation : corme royal/charente maritime
    Humeur : bonne

    Re: Fil Débranché dans le carter droit

    Message  thegaby le Jeu 28 Fév 2013 - 18:18

    salut
    j'suis pas un expert en elec ,,, mais je pense en effet que c'est bon !!!! bien jouer bravo
    avatar
    franck
    Admin

    Nombre de messages : 5119
    Date d'inscription : 05/03/2009
    Age : 51
    Localisation : 92
    Humeur : Bonne

    Re: Fil Débranché dans le carter droit

    Message  franck le Jeu 28 Fév 2013 - 20:09

    sylvie500cx a écrit:C est bon , ça tourne et ça charge , lol lol lol lol
    après trois semaines sans tourner , elle a démarré au premier coup de kick ,
    je l adore ! ! ! ! ! coole
    je me suis rendue compte que la protection de chaine ,( le gros truc rond en plastique ), part en biberine ,
    il est tout fendu et va se décrocher , ce qui fait que je n ai pas osé rouler ; oups
    mais avec le testeur avant démarrage la batterie était à 12,84V et après à 13.40V voir plus avec les coups d accélérateur donc c est bon ?!?!,! quoi quoi quoi


    C'est nickel, t'as bien bossé yessss yessss


    _________________
    avatar
    thegaby
    Redac'chef
    Redac'chef

    Nombre de messages : 1503
    Date d'inscription : 01/12/2012
    Age : 42
    Localisation : corme royal/charente maritime
    Humeur : bonne

    Re: Fil Débranché dans le carter droit

    Message  thegaby le Ven 1 Mar 2013 - 11:59

    ah bien quand on parle du loup......je parle du professionnel de l 'electriitè......franck biensur ....

    Contenu sponsorisé

    Re: Fil Débranché dans le carter droit

    Message  Contenu sponsorisé


      La date/heure actuelle est Mar 25 Juil 2017 - 16:49
