    Electricité des motos administratives (250/A)

    samyb
    samyb
    Redac'chef
    Redac'chef

    Nombre de messages : 4367
    Date d'inscription : 23/01/2017
    Localisation : Ile de France

    Electricité des motos administratives (250/A) Empty Electricité des motos administratives (250/A)

    Message  samyb le Lun 11 Sep 2017 - 10:34

    Quelques particularités des motos administratives : les modèles estampillés "250/A". On trouve une petite compilation de ces particularités ici [1] : au nombre de 19 pour la moto ETZ 250.

    Quelques exemples :

    1/ Le coupe-clignotant :
    Appelé "Blinkertotschalter" (littéralement "commutateur tueur de clignotant") dans les garages à MZ et "Schalter zum Abschalten der Fahrtrichtungsanzeige" (interrupteur de l'indicateur de direction) dans les manuels [2] :

    Electricité des motos administratives (250/A) Blinke10

    C'est un interrupteur placé sur le guidon (généralement tête en bas pour éviter une manipulation involontaire) qui permet de couper le clignotant afin de ne pas se faire repérer par "l'ennemi de classe" (le "Klassenfeind" de la période de la guerre froide, du point de vue des pays membres du Pacte de Varsovie (en face de l'OTAN, de l'autre côté de ce qui était appelé le "mur de protection antifasciste").

    Bref, c'est fou ce qu'on peut faire (ou prétendre faire) avec un simple interrupteur !

    On peut le trouver chez différents revendeurs [3].

    Electricité des motos administratives (250/A) 0021546_blinkeranlagenabschalter-tsetz250a-nva_400

    Electricité des motos administratives (250/A) Pic_show.php?pic=bro8_DSCI0670

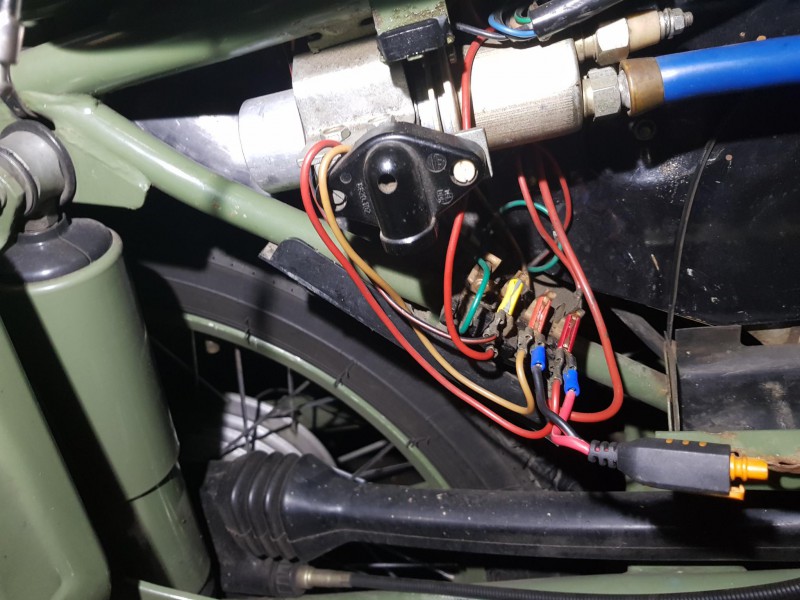

    2/ La prise pour baladeuse :

    Electricité des motos administratives (250/A) 1411
    Electricité des motos administratives (250/A) 20170911
    Electricité des motos administratives (250/A) 20170912
    Electricité des motos administratives (250/A) 20170913

    Elle permet de brancher une lampe baladeuse ("Handlampe" ou "Handleuchte").


    Electricité des motos administratives (250/A) 24_57210


    [1] http://www.go4cassens.wg.am/etz_250_a/
    [2] "Bedienungsanleitung für MZ-Motorrad ETZ 250 A", sur http://www.miraculis.de/aw/mz/mz.html (liens "Bücher")
    [3] https://www.guesi-motorradteile.de/index.php/deu/30/18407/c/_/_/?_ et https://www.zweirad-schubert.de/de/blinkeranlagenabschalter-tsetz250a


    Dernière édition par samyb le Lun 11 Sep 2017 - 12:22, édité 4 fois
    bevilacqua
    bevilacqua
    Redac'chef
    Redac'chef

    Nombre de messages : 7833
    Date d'inscription : 17/05/2015
    Age : 59
    Localisation : yenne savoie
    Humeur : une explosion par tour

    Electricité des motos administratives (250/A) Empty Re: Electricité des motos administratives (250/A)

    Message  bevilacqua le Lun 11 Sep 2017 - 11:03

    intéressant merci2
    bubob
    bubob
    Redac'chef
    Redac'chef

    Nombre de messages : 4043
    Date d'inscription : 16/10/2011
    Age : 58
    Localisation : Cévennes lozériennes

    Electricité des motos administratives (250/A) Empty Re: Electricité des motos administratives (250/A)

    Message  bubob le Lun 11 Sep 2017 - 20:02

    la prise pour baladeuse est la même que celle qui alimente mon Stoye !
    (pratique et robuste ...mais que j'ai dû doubler d'un rappel de masse pour que tous les feux fonctionnent normalement ...)
    samyb
    samyb
    Redac'chef
    Redac'chef

    Nombre de messages : 4367
    Date d'inscription : 23/01/2017
    Localisation : Ile de France

    Electricité des motos administratives (250/A) Empty Re: Electricité des motos administratives (250/A)

    Message  samyb le Dim 18 Nov 2018 - 8:56

    Une prise pour baladeuse vue sous différents angles :

    Electricité des motos administratives (250/A) Prise110
    Electricité des motos administratives (250/A) Prise210
    Electricité des motos administratives (250/A) Prise310


    (source : https://www.ebay-kleinanzeigen.de/s-anzeige/beiwagen-steckdose-trabant-mz-oldtimer-original-ddr/993522064-306-16624
    samyb
    samyb
    Redac'chef
    Redac'chef

    Nombre de messages : 4367
    Date d'inscription : 23/01/2017
    Localisation : Ile de France

    Electricité des motos administratives (250/A) Empty Re: Electricité des motos administratives (250/A)

    Message  samyb le Dim 18 Nov 2018 - 9:01

    La lampe de bord (Kabellampe, Bordlampe) en 12 V était utilisée comme lampe de bord sur les MZ administratives, les Wartburg, Trabant ou autres. Il en existait différents modèles :

    Electricité des motos administratives (250/A) Lampe110

    (source : https://www.ebay-kleinanzeigen.de/s-anzeige/kabellampe-ddr-nostalgisch-12-volt-24-volt-duenner-stecker-pkw-lkw/836618921-241-7915 )

    Electricité des motos administratives (250/A) Lampe210


    (source : https://www.ebay-kleinanzeigen.de/s-anzeige/original-ddr-autolampe-reparaturlampe-kfz-handlampe-kabellampe-/958004681-223-281 )
    samyb
    samyb
    Redac'chef
    Redac'chef

    Nombre de messages : 4367
    Date d'inscription : 23/01/2017
    Localisation : Ile de France

    Electricité des motos administratives (250/A) Empty Re: Electricité des motos administratives (250/A)

    Message  samyb le Mer 5 Déc 2018 - 7:13

    Une prise de bord avec sa fiche :

    Electricité des motos administratives (250/A) Prise_11
    Electricité des motos administratives (250/A) Prise_12
    Electricité des motos administratives (250/A) Prise_10

    (source : https://www.ebay-kleinanzeigen.de/s-anzeige/ddr-fer-stecker-steckdose-bakelit-mz-awo-emw-seitenwagen-ifa-neu-/1006073534-223-16553 )
