Ca y est!! entre de bonnes mains !!

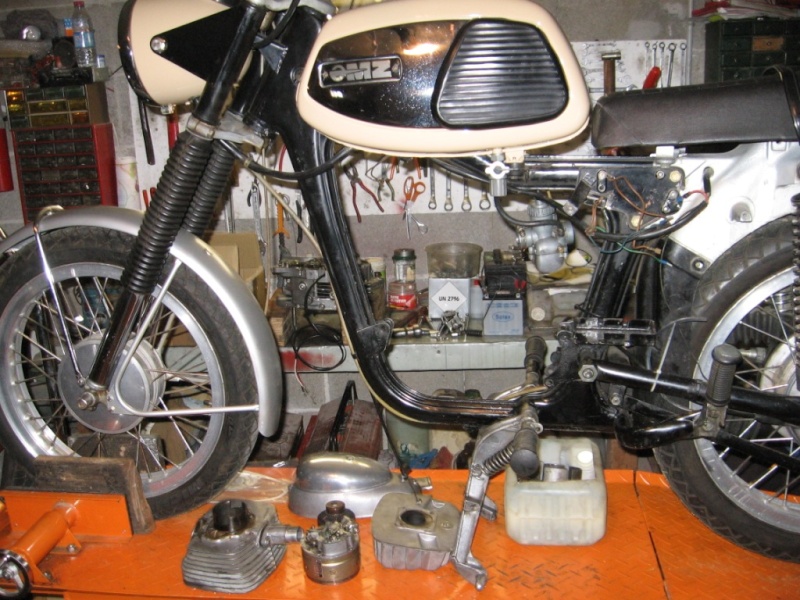

La moto de a subi un déshabillage radical:


Le moteur est ouvert et attend ses roulements et son allumage neufs:


Assez pour aujourd'hui; à suivre...

franck a écrit:On ne peut pas dire que cela n'avance pas

en l'état actuel si

La moto de est presque terminée; il peut passer la prendre demain!
Montage du stator: les vis sont freinées à la "loctite" (pas spécifié dans la notice); le passe-fil livré avec la "power" n'a rien à voir avec celui d'une 125 TS; je dois récupérer le vieux et le monter sur le nouveau faisceau!


Montage du rotor (qui avait préalablement été essayé "à blanc"): la vis de l'arrache-moyeu fourni avec le kit est trop courte; j'ai dû intercaler une entretoise pour pouvoir arracher le rotor; j'ai également ajouté une rondelle-frein pour immobiliser la vis, diamètre 7 mm, qui permet de serrer le rotor sur le cône du vilo.


Mise en place des composants: pas de problème pour la bobine; par contre, il est nécessaire de fabriquer un support pour fixer le redresseur-régulateur.


Câblage du circuit: beaucoup moins de connections qu'auparavant; j'ai choisi la solution la plus simple: arrêt du moteur grâce à la position 5 (du contacteur à clé); ainsi, nul besoin de relai ni d'interrupteur supplémentaire!
La notice de montage "en ligne":http://www.kennedy.fr/mz_es_ts.htm


C'est testé; l'allumage fonctionne ou peut être coupé;les clignos et leur voyant, impec; tout comme l'éclairage; plus qu'à fixer le pot, le carbu et les caches et la moto de est prête pour de nouvelles aventures :D

Les bras m'en tombent..........G E N I A L !!!!

Merci, mille merci

Une question, pas de fusible?

Sans oublier tout ceux qui ont participé à ce dénouement!!!

Sans oublier tout ceux qui m'ont suivi dans cette belle aventure de forum, c'est à dire vous TOUS!!

franz6co a écrit:Une question, pas de fusible?

Fusible de 8 ampères; entre le + de la batterie et le faisceau principal.

Ah OK, on ne le voit pas sur la photo!

n'aura plus d'excuse pour ne pas rouler, de ce fait il devra faire tous les rassemblements de France et de Navarre
est beaucoup plus fort en electricité qu'en graissage...mais ceci est une autre histoire

Je ne vois pas bien les dernières photos, est ce normal ????

Il y a 4 photos que j'ai compressées et postées de la même façon; sur mon PC, ça s'affiche correctement.

Ah OK, on ne le voit pas sur la photo!

Le fusible est dans le porte-fusible "MZ" qui sert habituellement pour les clignotants et qui est dans le phare (il y est toujours); là, un autre est substitué à la boite porte-fusible d'origine qui n'est pas fiable (on vous l'a dit et répété); celui qui doit réparer, lors d'une sortie, à cause de cette boite qui aurait due être supprimée, payera le coup!
