    Les Schémas

    jef
    jef
    Redac'chef
    Redac'chef


    Nombre de messages : 6579
    Date d'inscription : 28/04/2011
    Age : 67
    Localisation : Morvan
    Humeur : J'essaye d'etre cool

    Les Schémas Empty Les Schémas

    Message  jef Mer 23 Fév 2022 - 9:32

    Les officels

    Les Schémas Schema10

    Les Schémas Schema11

    Les Schémas Circui15

    Les Schémas Circui16

    Les Schémas Unname10

    Les Schémas S51_el10

    Retravaillés

    Les Schémas Circui22

    Les Schémas Faisce15

    Les Schémas Plan_k12

    Les Schémas Circui23


    Dernière édition par Jef le Jeu 24 Fév 2022 - 14:39, édité 1 fois


    _________________
    Je fume donc je suis
    Jef
    https://www.facebook.com/MZ-CO-720284444787627/
    https://mz--co.webnode.fr/

    zitoun et oli49 aiment ce message

    jef
    jef
    Redac'chef
    Redac'chef


    Nombre de messages : 6579
    Date d'inscription : 28/04/2011
    Age : 67
    Localisation : Morvan
    Humeur : J'essaye d'etre cool

    Les Schémas Empty Re: Les Schémas

    Message  jef Mer 23 Fév 2022 - 9:40

    Branchement accessoires 6 volts

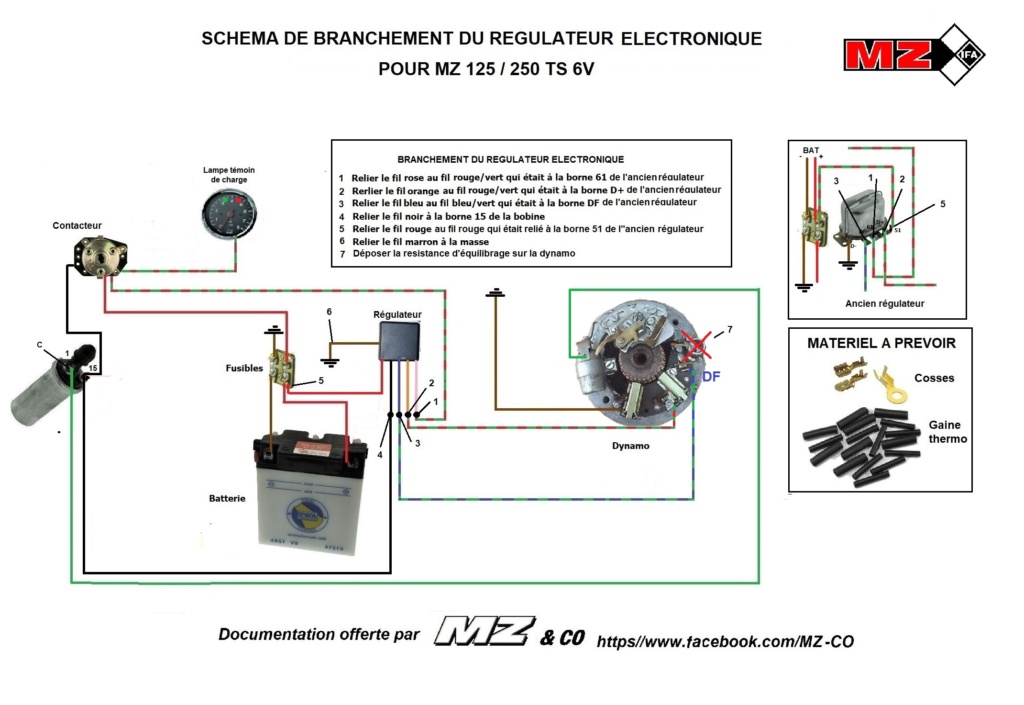

    Les Schémas Charge15

    Les Schémas Charge16

    Les Schémas Charge17

    Ou trouver ces accessoires

    https://www.trophysport.net/f10-les-bricoles-de-franck


    Dernière édition par Jef le Mer 23 Fév 2022 - 19:42, édité 1 fois


    _________________
    Je fume donc je suis
    Jef
    https://www.facebook.com/MZ-CO-720284444787627/
    https://mz--co.webnode.fr/

    franck, Nobru et oli49 aiment ce message

    jef
    jef
    Redac'chef
    Redac'chef


    Nombre de messages : 6579
    Date d'inscription : 28/04/2011
    Age : 67
    Localisation : Morvan
    Humeur : J'essaye d'etre cool

    Les Schémas Empty Re: Les Schémas

    Message  jef Mer 23 Fév 2022 - 10:07

    Branchement accessoires 12 volts

    Les Schémas Circui17

    Ou trouver ces accessoires

    https://www.trophysport.net/f10-les-bricoles-de-franck


    _________________
    Je fume donc je suis
    Jef
    https://www.facebook.com/MZ-CO-720284444787627/
    https://mz--co.webnode.fr/

    franck, jyva28 et Jean-patrick aiment ce message

    franck
    franck
    Admin


    Nombre de messages : 6368
    Date d'inscription : 05/03/2009
    Age : 58
    Localisation : 92
    Humeur : Bonne

    Les Schémas Empty Re: Les Schémas

    Message  franck Mer 23 Fév 2022 - 20:22

    Merci Jef zen


    _________________
    Les Schémas Yak10
    jef
    jef
    Redac'chef
    Redac'chef


    Nombre de messages : 6579
    Date d'inscription : 28/04/2011
    Age : 67
    Localisation : Morvan
    Humeur : J'essaye d'etre cool

    Les Schémas Empty Re: Les Schémas

    Message  jef Jeu 23 Nov 2023 - 10:01

    Les schémas électriques des MZ qu'on trouve dans les manuels techniques sont généralement assez clairs et détaillés mais assez peu ressemblants à la réalité, c'est très parlant pour le mécanicien ou le bricoleur confirmé mais le néophyte a parfois du mal à s'y retrouver.




    Les Schémas Schema14

    En effet les fils ne sont pas isolés un par un comme sur le croquis mais réunis en différents faisceaux.
    J'ai donc repris ces schémas en les intégrant, comme ça on sait qui va ou. Pour commencer les TS 125



    Les Schémas Faisce18

    L'image sur le forum n'est pas très grande, ceux qui souhaitent recevoir un format plus lisible peuvent en faire la demande en remplissant un formulaire de contact sur mon Blog
